抗震支架施工規範及施工方案

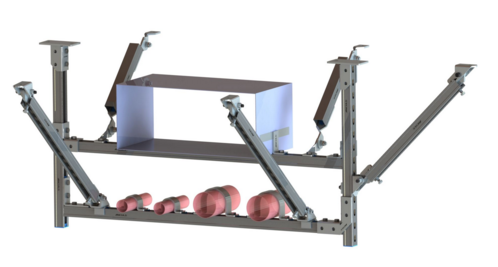

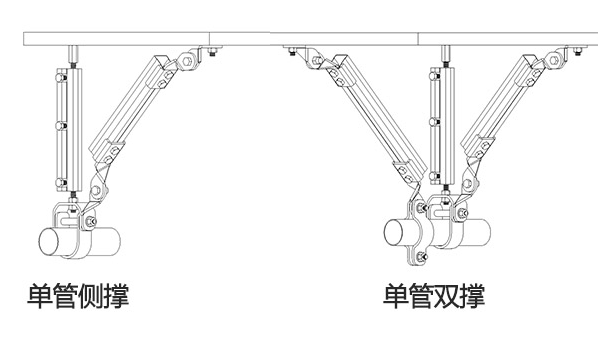

      抗震吊支架的組成,抗震支撐由錨固體、加固吊杆、斜撐和抗震連接構件組成。懸吊螺杆與管線的節點距斜撐與管線的節點距離不得超過0.1m，螺杆根據需要作加固處理。如果在同一位置設立兩個反向的剛性抗震支撐，則可省去懸吊螺杆。考慮到地震力的荷載，剛性抗震支撐的懸吊螺杆和結構錨固件均需加大尺寸，螺杆和錨固件的最大承載力需大於算得的地震力。

      抗震支吊架在地震中可對給排水係統、空調係統、電氣管線係統提供充分的保護，所以抗震支吊架在任何時候、任何安裝角度都須大於地震力。水平方向的地震負荷可由兩個不同方向的抗震支撐承擔，即側向抗震支撐承擔側向負荷，縱向抗震支撐承擔縱向負荷。所有抗震支撐須和結構體作可靠連接。與鋼筋混凝土框架結構的梁柱板作剛性連接，與鋼結構作柔性連接，且須經設計人員驗算。 抗震支吊架的施工步驟:測量→下料→吊點脹栓（或擰爆）安裝→垂直向吊杆安裝→橫擔（或管卡）安裝→側向、縱向加固件安裝。

      一. 管道抗震係統的布置原則 管道抗震加固側向間距要求為：溝槽連接管道、焊接鋼管、釺焊銅管等剛性材質的管線，橫向吊架間距最大不得超過12m；HDPE等非剛性材質的管線，橫向吊架間距最大不得超過6m。

      管道抗震加固縱向間距要求為：溝槽連接管道、焊接鋼管、釺焊銅管等剛性材質的管線，縱向吊架間距最大不得超24m；HDPE等非剛性材質的管線，橫向吊架間距最大不得超過12m。

      二. 風管抗震係統的布置原則 普通剛性風管側向抗震吊架的最大間距為9m，普通剛性風管縱向抗震吊架的最大間距為18m。 玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m，縱向最大間距為9m。

      三. 電氣抗震係統的布置原則 剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

      非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

      四. 抗震計算原則

      抗震支吊架係統的安裝形式及布置原則都是依據嚴格的力學計算結果確定的，地震力的計算必須滿足規範要求。
