注意|家用太陽能發電係統的幾種接地方法！

摘要：30%好產品，60%好工藝，10%好維護才是決定光伏電站發電量、安全以及壽命的核心。

由此可見，光伏支架係統安裝工藝規不規範對光伏發電係統至關重要，而接地是施工人員在安裝中最容易忽視的問題。但若不做接地，會因設備對地絕緣阻抗過低或漏電流過大而報錯，影響發電量，甚至危害人身安全。

因此，每一個光伏電站都要做好接地。那麽，一個戶用的光伏發電係統接地都包括哪些接地呢?

組件側接地

1.組件邊框接地

很多人認為組件與光伏支架均為金屬體，直接接觸導通，隻要做了光伏支架的接地處理就不用再做組件的了。實際上組件鋁邊框與鍍鋅光伏支架或鋁合金光伏支架都做了鍍層處理，滿足不了接地要求。而且組件存在著老化問題，可能產生漏電流過大或者對地絕緣阻抗過低問題，如果邊框不接地，幾年之後，逆變器很可能報相應的故障導致係統不能正常發電。

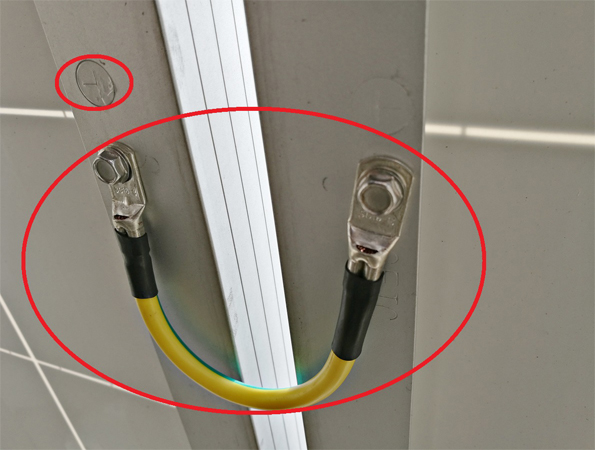

組件與組件之間的連接

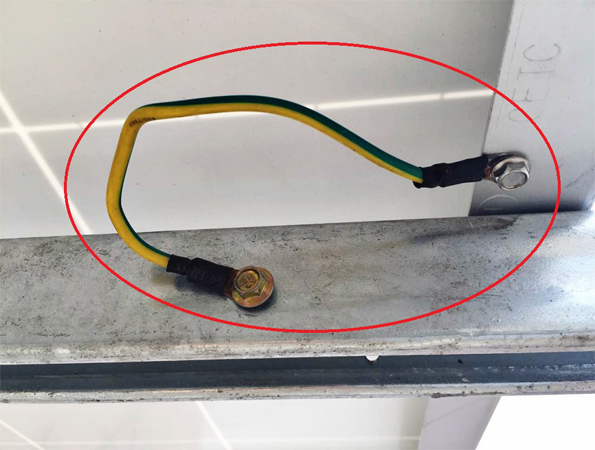

組件與光伏支架之間的連接

光伏組件防雷接地

2.組件光伏支架接地

對於組件的接地，選用φ16的圓鋼，最後埋入深度2m的地下，光伏組件的防雷接地電阻要求應小於10Ω，逆變器和配電箱接地電阻應小於4Ω。對於達不到接地電阻要求的，通常采用添加降阻劑或選擇土壤率較低的地方埋入。

安裝示範圖如下：

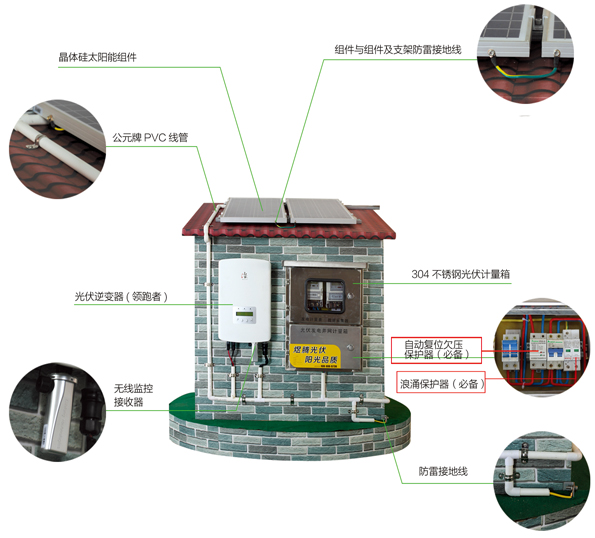

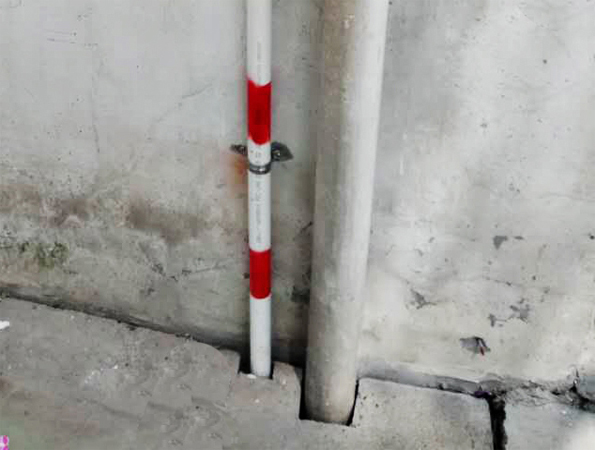

組件及光伏支架防雷接地圓鋼

逆變器側接地

1. 工作接地

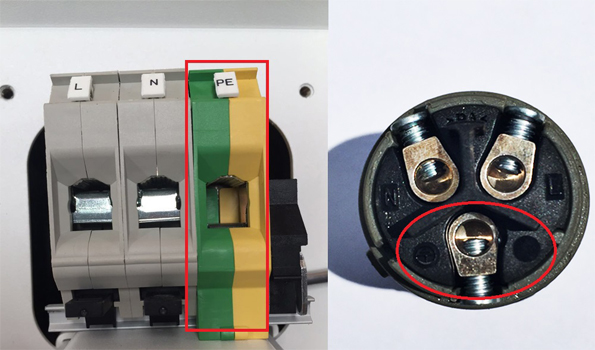

逆變器PE端

一般工作接地(PE端)接到配電箱裏的PE排上，再通過配電箱做接地。

2.保護接地

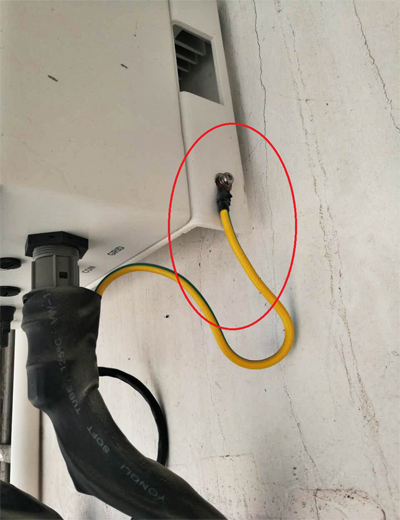

逆變器機身的右側有一個接地孔是做重複接地，保護逆變器和操作人員的安全。

逆變器接地展示圖

配電箱側接地

1.防雷接地

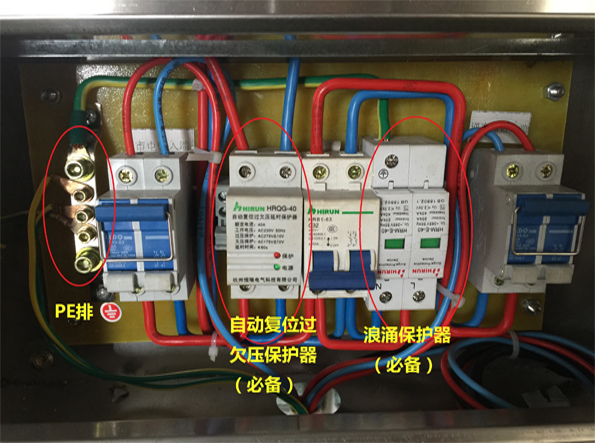

交流側防雷保護一般由熔斷器或斷路器和防雷浪湧保護器構成，主要對感應雷電或直接雷或其他瞬時過壓的電湧進行保護，SPD的下端接到配電箱的接地排上，如下圖所示。

配電箱內部展示圖

2.箱體接地

根據《建築電氣工程施工質量驗收規範》6.1.1櫃、屏、台、箱、盤的金屬框架及基礎型鋼必須接地(PE)或接零(PEN)可靠;裝有電器的可開啟門，門和框架的接地端子間應用黃綠色銅線連接。

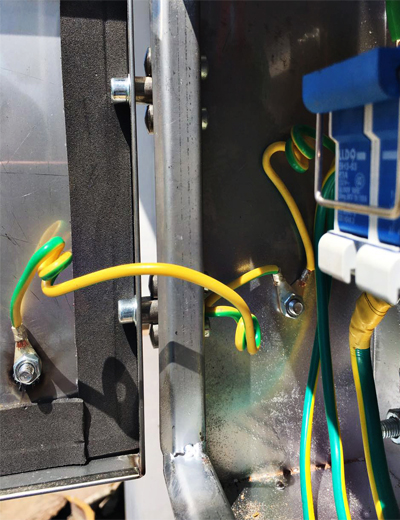

配電箱的櫃門與櫃體要做跨接線，保證可靠接地，如下圖所示：

配電箱的櫃門與櫃體的連接

結論

從組件側、逆變器側、配電箱側三個方麵闡述了戶用光伏係統的接地方式，希望對廣大用戶有所啟發。為了保障您家太陽能電站25年的安全及使用壽命，切記要選擇在本地區發改備案且成立5年以上的光伏企業安裝。
